產品詳情

輕鋼結構房屋用板剪切強度檢測設備主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種閉環控制方式，可求出最大力、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數，根據國際標準進行試驗和提供檢測數據。
計算機系統通過中央控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。
試驗機采用調速精度高、性能穩定的日本松下數字式交流伺服調速系統和伺服電機作為驅動系統，特別設計的同步齒型帶減速系統和滾珠絲杠副帶動試驗機的移動橫梁運動。以Windows為操作平臺的基于數據庫技術的控制與數據處理軟件，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便。獨立式雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。保證了該機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現恒力、恒位移、恒應變、等速率載荷循環、等速率變形循環等試驗。

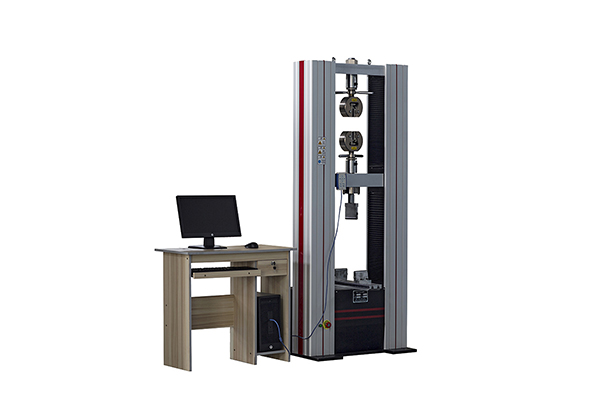

主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，國產交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載與試驗。
