產品詳情

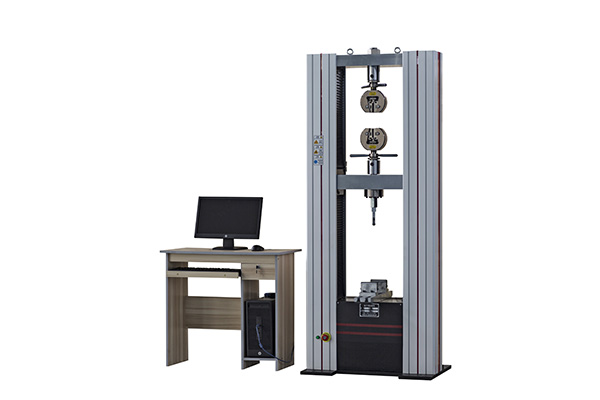

主機結構：
主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，國產交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載與試驗。
系統組成：
由高精度傳感器、高精度電子引伸計、伺服電機、專用獨立控制器、專用測控軟件、惠普、聯想主流品牌微機組成測量運算和自動控制系統。
試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點，無污染、噪音低、效率高。輔具的設計與主機相匹配，結構為楔型平動式、手動旋轉夾緊，試樣不受附加力。夾持方便、可靠、不滑移。
產品配置：
主機部分：
1.      高精度負荷傳感器：廣州廣測30kN；
2.      伺服電機及控制器：杭州九固；
3.      精密滾珠絲杠副：臺灣ABBA；
4.      光電編碼器：濟南開思；
5.      同步帶系統：濟南川佰；
6.      測控軟件：SmartTest；
7.      臺式計算機：惠普電腦；
8.      打印機：惠普
試驗附具：
1.      楔形夾具體：手動式；
2.      拉伸試驗平鉗口：0~7mm；
3.      拉伸試驗圓鉗口：Φ4~Φ9mm；
4.      壓縮試驗附具：Φ100。
